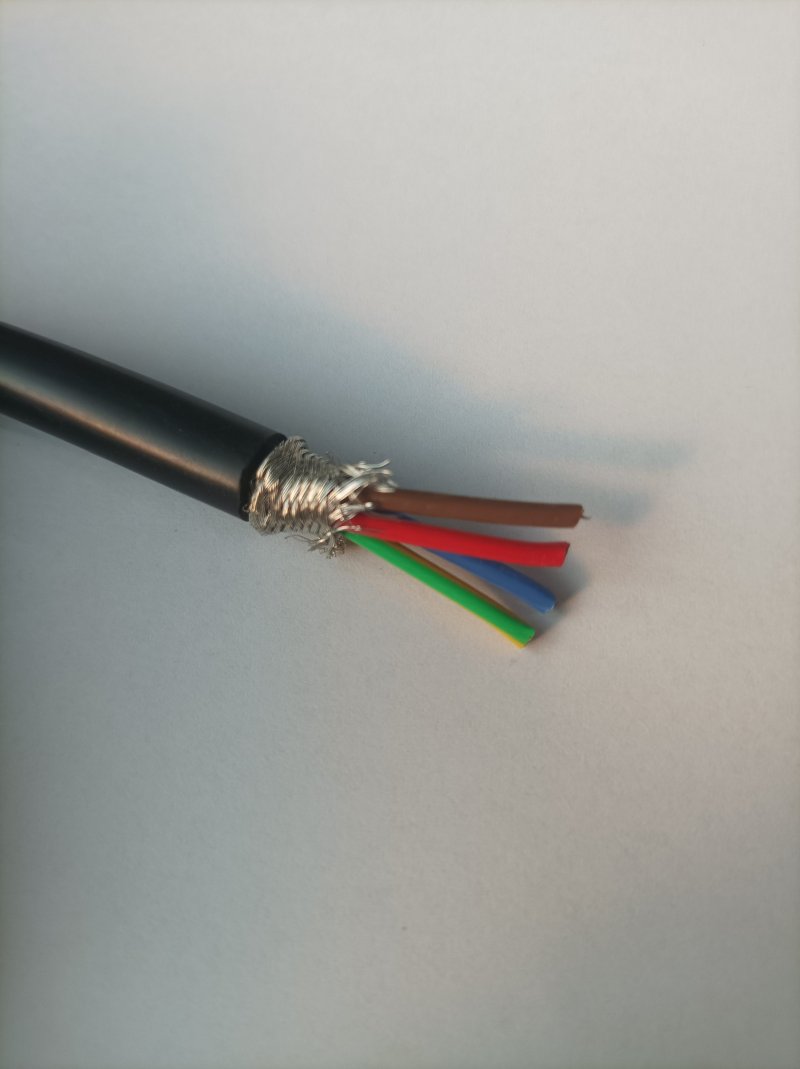

4×1.5鐵氟龍+硅膠線編織屏蔽線（外徑8.6mm）技術解析

一、參數

該電纜采用4芯1.5mm2鍍錫銅導體，鐵氟龍（PTFE）絕緣+硅膠護套，外徑8.6mm，銅絲編織屏蔽層覆蓋率≥85%，適用于高溫、干擾環境下的精密信號傳輸。

二、關鍵特性

1. 導體結構

• 每芯1.5mm2截面積，7股0.52mm鍍錫銅絲絞合

• 直流電阻≤13.3Ω/km（20℃）

2. 絕緣與護套

• 鐵氟龍絕緣：耐溫-60℃~250℃，介電強度≥15kV/mm

• 硅膠護套：柔韌性優異，動態彎曲半徑≥5倍外徑

3. 屏蔽性能

• 銅編織屏蔽層（覆蓋率≥85%）

• 屏蔽效能≥55dB（30MHz頻段）

4. 電氣參數

• 額定電壓：300/500V

• 絕緣電阻：≥3000MΩ·km

• 工頻耐壓：2000V/5min不擊穿

三、典型應用

• 工業自動化：PLC、DCS系統信號傳輸

• 醫療設備：高頻電刀、影像設備內部布線

• 新能源領域：電池管理系統（BMS）高溫環境連接

• 干擾場景：變頻器、電機周邊抗電磁干擾布線

四、對比常規PVC屏蔽線

五、選型建議

1. 高溫場景：優先選擇鐵氟龍絕緣+硅膠護套組合

2. 抗干擾需求：確保屏蔽層覆蓋率≥85%并單點接地

3. 安裝注意：動態敷設時彎曲半徑≥8倍外徑（約70mm）
